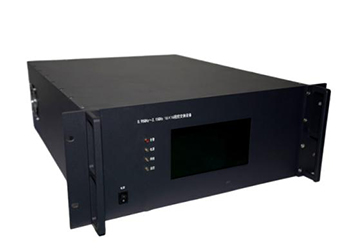

L 頻段交換矩陣16×16（HWC-0314）

L 頻段交換矩陣32×32（HWC-0127）

 性能指標

a)輸入/輸出端口數量：16/16（32/32）；

b)工作頻率：950MHz～2150MHz；

c)帶內增益：0dB±1.5dB；

d)幅頻響應：

   帶內波動：≤2dBp-p；

   增益斜率：≤0.15dB/10MHz；

e)輸出端口路間隔離度：

   ≥50dB（相同輸入)；

   ≥65dB（不同輸入)；

f)輸入輸出鄰道隔離：≥65dB；

g)輸入輸出隔離度：≥70dB；

h)輸入輸出反向隔離度：≥45dB；

i)噪聲系數：≤12dB；

j)輸入駐波比：≤1.4；

k)輸出駐波比：≤1.4；

l)輸入P-1dB：≥0dBm；

m)電平監測范圍：-55dBm～0dBm；

n)電平監測誤差：

   ≤±2.5dB（單載波，帶內任意頻點）。

 功能指標

a)具有輸入信號功率電平監測功能；

b)具有掉電保存/上電恢復功能；

c)具有本地VFD 或LED 顯示及活動屏保功能；

d)具有入網參數本地可設置功能；

e)具有工作參數本地及遙控控制功能；

f)具有全狀態查詢與響應功能。

 接口

a) AC 輸入接口：AC220V±22V 50Hz±2.5Hz/帶保險絲三芯電源插座；

b)射頻輸入接口：SMA-50K 或N-50K；

c)射頻輸出接口：SMA-50K 或N-50K；

d)控制接口：DB-9S（RS-232/RS-485）/RJ45。

 工作溫度

a)工作溫度：

   -20℃～+55℃（室內）；

   -40℃～+55℃（室外）；

b)貯存溫度：-50℃～+70℃。

 設備外形

a)19 英寸4U 機箱（32/32 矩陣為8U）。
